СТАНЦИЯ УПРАВЛЕНИЯ НАСОСАМИ СУЗ

Станция СУЗ предназначена для управления трехфазными асинхронными электродвигателями погружных насосов и защиты их от перегрузок по току, короткого замыкания, неполнофазного режима работы и «сухого» хода.

Предусмотрены автоматический (по уровню и по давлению перекачиваемой жидкости - в режиме водоподъема или дренажа), дистанционный и местный режимы работы.

В автоматическом режиме станция СУЗ обеспечивает управление по сигналам датчиков верхнего и нижнего уровней, установленных в резервуаре, от электроконтактного манометра (тип контактов 3, 4, 5, 6) или от реле давления.

В режиме дистанционного управления станция СУЗ обеспечивает управление по двухпроводной линии (до двух километров).

В режиме местного управления станция СУЗ может включаться и выключаться автоматическим выключателем.

Технические характеристики станций управления СУЗ

Во всех режимах станция обеспечивает:

  • отключение электродвигателя при обрыве любой из трех фаз;

  • отключение электродвигателя при перегрузке по току (в одной или в трех фазах);

  • отключение электродвигателя при отсутствии воды в скважине;

  • световую сигнализацию перегрузки по току, неполнофазного режима работы, режима «сухого хода», пониженного напряжения и включенного состояния электродвигателя, а в автоматическом режиме уровень воды в накопительной емкости (относительно датчиков уровней);

  • восстановление режима работы после прекращения аварийного воздействия, время задержки включения можно регулировать.

  • индикацию потребляемого тока в одной из фаз электродвигателя.

Станция СУЗ имеет встроенный имитатор перегрузки по току, который позволяет настраивать станцию по току электродвигателя без использования дополнительных приборов.

В станции СУЗ предусмотрена блокировка на время воздействия гидроудара. Время блокировки можно регулировать.

В станции СУЗ есть возможность передачи аварийного сигнала за пределы устройства. Все управляющие цепи имеют гальваническую развязку.

Станция предназначена для эксплуатации в закрытых помещениях без искусственного регулирования климатических условий:

  • температура окружающего воздуха от -45°С до +40°С;

  • относительная влажность воздуха до 98% при температуре +25°С;

  • высота над уровнем моря до 1000 м;

  • окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров.

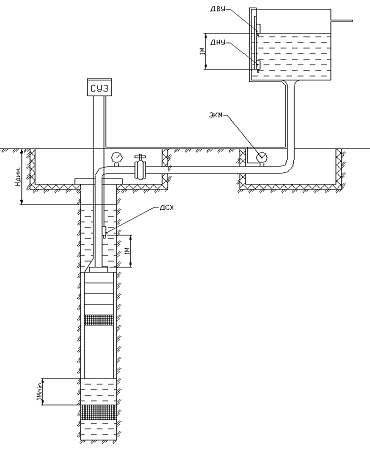

Рис. 1. Принципиальная схема установки насоса ЭЦВ со станцией управления СУЗ
