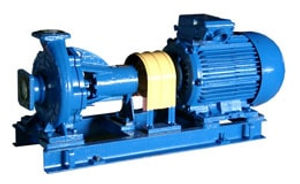

НАСОСЫ СТОЧНО-МАССНЫЕ ТИПА СМ и СД

Насосы СМ и СД по конструкции являются центробежными, горизонтальными, консольными, одноступенчатыми, с рабочим колесом закрытого типа и односторонним подводом жидкости к рабочему колесу.

Насосы СМ и СД предназначены для перекачивания городских и производственных сточных масс, которые содержат большое количество загрязнений. Проточные каналы насоса выполняются более широкими по сравнению с каналами насосов, перекачивающих чистые жидкости.

Насосы СМ, в отличие от насосов СД, соответствуют международному стандарту ISO 2858, что, в частности, позволяет производить их разборку без отсоединения трубопроводов.

Насосы СМ и СД рассчитаны на перекачку городских и производственных сточных масс и других неагрессивных жидкостей плотностью до 1050 кг/м³ с pH от 6 до 8.5, с температурой до +80°С и с содержанием абразивных частиц размером до 5 мм не более 1% по массе. Предельная концентрация перекачиваемой массы 2%. Предельное содержание газов в перекачиваемой среде 5%.

Уплотнение вала насоса – торцовое или двойное сальниковое.

Гидравлический затвор сальникового уплотнения обеспечивается посредством подвода чистой воды в зону уплотнения с давлением, превышающим давление на входе.

Насосы СМ, СД и агрегаты на их основе не предназначены для установки во взрывоопасных и пожароопасных помещениях.

Маркировка насосов СМ и СД

СМ 80 - 50 - 200 a - 2 УХЛ4

        1         2               3                 4             5        6            7

СД 16 / 25 а УХЛ4

        1        2               3        4            5

где:

1. СМ – насос сточно-массный

2. 80 – диаметр входного патрубка, мм

3. 50 – диаметр выходного патрубка, мм

4. 200 – диаметр рабочего колеса, мм

5. Подрезка рабочего колеса:
     без буквы – номинальный диаметр
     а, б – варианты обрезки рабочего колеса по наружному диаметру

6. 2 – частота вращения электродвигателя (2 – 3000 об/мин,
4 – 1500 об/мин, 6 – 1000 об/мин)

7. УХЛ4 - климатическое исполнение и категория размещения

где:

1. СД – насос сточно-динамический

2. 16 – номинальная подача, м³/час

3. 25 – номинальный напор, м

4. Подрезка рабочего колеса:
     без буквы – номинальный диаметр
     а, б – варианты обрезки рабочего колеса по наружному диаметру

5. УХЛ4 - климатическое исполнение и категория размещения

Технические характеристики сточно-массных насосов СМ

Таблица взаимозаменяемости насосов типа СМ, СД и ФГ разных годов выпуска

Насосы для канализации всех видов

Наша компания поставляет насосы сточно-массные типа СД, 1СД, СДВ, СДП, СДС, СЖ, СМ, 2СМ, СМС, АНС. Вы всегда можете заказать надежные насосы для сточных масс горизонтальные и вертикальные, центробежные, консольные с сальниковым уплотнением вала, которые предназначены для перекачки производственных и городских сточных масс с большим содержанием загрязнений.

Насосы для канализации имеют более широкие проточные каналы, чем в насосах, перекачивающих жидкости без загрязнений. Такие насосы подходят для перекачивания неагрессивных жидкостей с плотностью до 1050 кг/м3 и с pH, равным 6-8,5. Температура сточных вод не должна превышать 80 °С (или 353К), содержание абразивных частиц – не больше 1% по массе (размер частиц не более 5 мм). При этом предельное содержание газов в перекачиваемой среде не должно превышать 5%, а предельная концентрация массы – 2%.

Мы предлагаем насосы для канализации следующих типов:

  • СД, 1СД — относятся к категории центробежных, горизонтальных, консольных одноступенчатых насосов с односторонним подводом перекачиваемой массы к рабочему колесу. Привод от двигателя передается через муфту;

  • СДВ – вертикальные насосы;

  • СДП – полупогружные насосы;

  • СЖ – центробежные, консольные, горизонтальные, одноступенчатые с односторонним подводом жидкости, привод ведется через упругую муфту;

  • СДС – насосы, в которых установлено рабочее колесо свободно-вихревого типа (открытое центробежное рабочее колесо).

При необходимости сточно-массные насосы могут быть укомплектованы электродвигателями в экспортном, взрывобезопасном и общепромышленном исполнении. В зависимости от желаемого монтажа, вы можете заказать насосы 1М1081, 1М1001 и 1М3011.
