НАСОСЫ ЦНС, ЦНСг, ЦНСм, ЦНСн, ЦНСп

Насосы ЦНС по конструкции являются центробежными горизонтальными многоступенчатыми секционными.

В насосах типа ЦНС поток перекачиваемой жидкости перемещается последовательно несколькими рабочими колесами, смонтированными на одном валу в одном корпусе. Корпус насоса состоит из отдельных секций. Количество секций равняется числу рабочих колес минус единица, так как одно из колес расположено в крышке корпуса. Секционная конструкция корпуса насоса позволяет увеличить или уменьшить напор, не изменяя производительности.

Насосы типа ЦНС по конструкции и области применения разделяются на следующие группы:

Насосы ЦНС предназначены для перекачивания воды, имеющей водородный показатель pH 7-8,5, температурой до +45°С, с массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1 мм с микротвердостью не более 1,47 ГПа. Применяются в системах холодного водоснабжения промышленных, административных и жилых объектов; в системах водоотлива каменноугольных шахт; в системах подачи воды в нефтеносные пласты.

Насосы ЦНСг предназначены для перекачивания воды, имеющей водородный показатель pH 7-8,5, температурой до +105°С, с массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1 мм с микротвердостью не более 1,47 ГПа. Применяются в системах горячего водоснабжения промышленных, административных и жилых объектов.

Насосы ЦНСм предназначены для перекачивания турбинного масла Т22 ГОСТ 32-74 с диапазоном температур от +2 до +60°С. Применяются в масляных системах турбогенераторов для подачи масла в уплотняющие подшипники.

Насосы ЦНСн предназначены для перекачивания обводненной (до 90%) газонасыщенной и товарной нефти с температурой от 0 до +45°С с плотностью 700-1050 кг/м³, кинематической вязкостью не более 1,5*10-4 м²/с, имеющей водородный показатель рН 7-8,5, давлением насыщенных паров не более 665 гПа, содержанием газа (объемное) не более 3%, парафина не более 20%, с содержанием механических примесей с размером твердых частиц до 0,2 мм и микротвердостью 1,47 ГПа – не более 0,2%. Допускается перекачивание нефти температурой до  +60°С при условии системы принудительного охлаждения подшипников. Применяются в в системах внутрипромыслового сбора и транспортировки нефти.

Насосы ЦНСп предназначены для перекачивания воды и других неагрессивных и негорючих жидкостей с pH=7-9,2, температурой до +120°С, с массовой долей механических примесей не более 0,1% и размером твердых частиц не более 0,1 мм. Применяются для питания водой паровых котлов малой и средней мощности, на установках повышения давления, в промышленных установках, при строительстве общественных и жилых зданий, для обеспечения циркуляции горячей и холодной воды.

Для всех насосов типа ЦНС давление на входе не должно быть менее 0,02-0,06 МПа. Для насосов ЦНСг давление на входе не должно быть менее 0,1 МПа при температуре воды +105°С. Максимально допустимое давление на входе для всех насосов 0,3 МПа.

Уплотнение вала насосов сальниковое или торцовое.

Маркировка насосов типа ЦНС:

ЦНС  г  (А)  т  13  -  210  УХЛ4

         1             2          3           4         5                     6                     7

где:

1. ЦНС – центробежный насос секционный

2. Модификация:
     без буквы – для холодной воды (до +45°С)
     «г» – для горячей воды (до +105°С)
     «м» – для турбинного масла
     «н» – для нефти
     «п» – для горячей и холодной воды в системах небольшой производительности

3. (А) – агрегатная поставка

4. Тип уплотнения:
     без буквы – сальниковое
     «т» – торцовое

5. 13 – номинальная подача, м³/час

6. 210 – номинальный напор, м

7. УХЛ4 - климатическое исполнение и категория размещения

Технические характеристики насосов ЦНС(г,п)

Технические характеристики насосов ЦНСн

Таблица взаимозаменяемости насосов ЦНС и ЦНСг разных годов выпуска

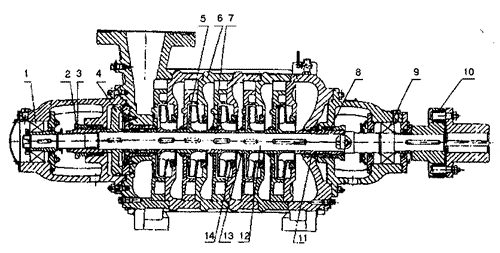

Схема насоса ЦНС, ЦНСг в разрезе

  • 1. Подшипник

  • 2. Крышка сальника

  • 3. Защитная втулка

  • 4. Диск гидравлической пяты

  • 5. Рабочее колесо

  • 6. Секция

  • 7. Лопаточный отвод

  • 8. Сальниковая набивка

  • 9. Подшипник

  • 10. Муфта

  • 11. Втулка гидрозатвора

  • 12. Вал

  • 13. Кольцо уплотняющее

  • 14. Кольцо уплотняющее
