НАСОСЫ ДВУХСТОРОННЕГО ВХОДА Д, 1Д, 2Д, 4Д

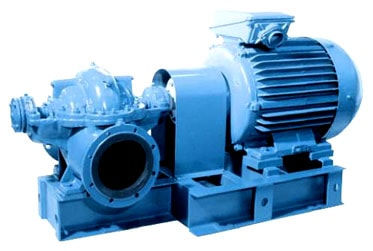

Насос типа Д – центробежный горизонтальный одноступенчатый с двухсторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом.
Насосы Д предназначены для перекачивания воды и жидкостей, сходных с водой по вязкости (до 36 сСт) и химической активности с содержанием твердых включений не более 0,05% по массе, размером не более 0,2 мм и микротвердостью до 650 ГПа. Температура перекачиваемых сред от 0 до +85°С.
Насосы Д используются для перекачивания воды на насосных станциях городского, промышленного и сельского водоснабжения, для осушения и орошения земельных угодий.
Материалы корпуса и проточной части насоса Д - чугун СЧ20 или СЧ25, вал - сталь 45. Уплотнение вала насоса – сальниковое.
Не допускается перекачка насосами типа Д горючих и легковоспламеняющихся жидкостей, не допускается также установка и использование насоса Д в пожароопасных и взрывоопасных производствах.
Маркировка насосов типа Д:
1 Д 1250 - 125 а - УХЛ4
1 2 3 4 5 6
где:
1. Модернизация: без цифры, «1», «2»
2. Тип насоса: Д – двухстороннего входа
3. Номинальная подача, м³/ч
4. Номинальный напор, м
5. Подрезка рабочего колеса:
без буквы – номинальный диаметр рабочего колеса
«а» - уменьшенный диаметр для работы в средней части поля Q-Н
«б» - уменьшенный диаметр для работы в нижней части поля Q-Н
6. Климатическое исполнение и категория размещения
Технические характеристики насосов двухстороннего входа типа Д
Схема насосов 1Д, 2Д, 4Д в разрезе
1. Корпус
2. Крышка
3. Втулка защитная
4. Рабочее колесо
5. Вал
6. Кольцо уплотняющее
7. Набивка сальника
8. Подшипник
Схема насоса Д в разрезе
1. Корпус
2. Крышка корпуса
3. Рабочее колесо
4. Вал
5. Защитно-уплотняющее колесо
6. Труба для подвода в сальник
7. Подшипник
8. Узел сальника
Насосы Д для водоснабжения
Насосы типа Д относятся к группе «горизонтальных», что связано с горизонтальным разъёмом корпуса и установлено ещё со времён плановой экономики, когда данные насосы находились в строке «горизонтальные».
Когда мы встречаем описание насосов других типов, то под словом «горизонтальные» подразумевается горизонтальное расположение оси вращения вала или оси рабочего органа.
Насосы Д являются основными из насосов данного типа и при этом составляют основную долю производства сетевых насосов. Насосы марки Д находят самое широкое применение на насосных станциях городского, промышленного и сельскохозяйственного водоснабжения, а также используются для орошения и осушения полей.
Центробежные насосы типа Д являются одноступенчатыми с колесом двухстороннего входа, поэтому их также называют насосами двухстороннего входа. Они имеют отличную всасывающую способность. Данное качество водяного насоса Д является очень важным для использования их на насосных станциях, на которых забор воды происходит с уровней ниже нулевой отметки.
На сайте нашей компании для удобства наших клиентов предоставлена вся информация и характеристики насосов Д, а также информация и характеристики насосов 1Д, насосов 2Д, насосов 4Д, насосов ВД.
Обратившись в нашу компанию, вы имеете возможность получить по почте печатный или электронный каталог насосов Д или купить насос Д. Квалифицированные менеджеры нашей компании грамотно оформят вашу заявку на насосы, помогут выбрать нужный вариант исходя из ваших технических требований.
